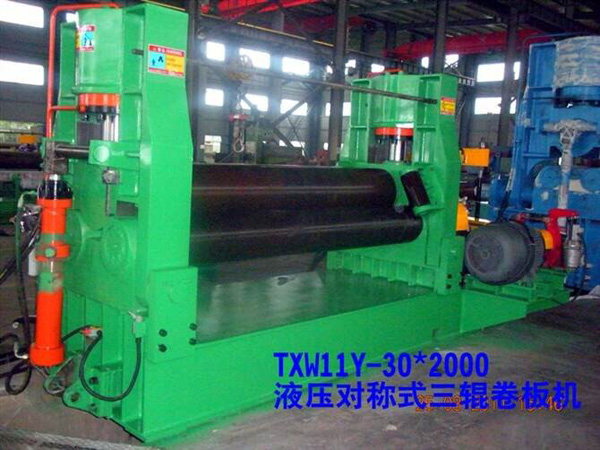

W11Y-30×2000液压对称式三辊卷板机-产品中心-南通啸然机械有限公司

产品详情

液压式三辊对称卷板机结构形式为三辊对称式，上辊在两下辊中央对称位置通过液压缸内的液压油作用于活塞作垂直升降运动，通过主减速机的末级齿轮带动两下辊齿轮啮合作旋转运动，为卷制板材提供扭矩。规格平整的塑性金属板通过卷板机的三根工作辊(二根下辊、一根上辊)之间，借助上辊的下压及下辊的旋转运动，使金属板经过多道次连续弯曲，产生永久性的塑性变形，卷制成所需要的园筒、锥筒或它们的一部分。液压式三辊对称卷板机缺点是板材端部需借助其它设备进行预弯。液压式三辊对称卷板机适用于卷板厚度在50mm以上的大型卷板机，两下辊下部增加了一排固定托辊，缩短两下辊跨距，从而提高卷制工件精度及机器整体性能。

对称式三辊卷板机技术参数：

规格型号	最大厚度(mm)	最大宽度(mm)	屈服极限 (MPa)	卷板速度(m/min)	满载最小直径(mm)	上辊直径 (mm)	下辊直径 (mm)	下辊中心距 (mm)	主电机功率 (kw)	外形尺寸（长宽高）(mm)
W11-6×1500	6	1500	245	7.16	380	180	170	210	4	3310×1210×1330
W11-6×2000	6	2000	245	7.16	380	180	170	210	5.5	3310×1210×1330
W11-6×2500	6	2500	245	7.16	500	190	170	260	5.5	4310×1210×1330
W11-6×3200	6	3200	245	6.46	500	240	200	310	7.5	5200×1400×1200
W11-8×2000	8	2000	245	7.16	450	190	170	260	7.5	3810×1210×1330
W11-8×2500	8	2500	245	6.46	500	240	200	310	11	4500×1420×1610
W11-12×2000	12	2000	245	6.46	500	240	200	310	11	4050×1420×1610
W11-12×2500	12	2500	245	5	750	280	240	360	11	5000×1500×1300
W11-12×3000	12	3000	245	5	650	280	240	360	11	5500×1500×1300
W11-16×2000	16	2500	245	5	750	280	240	360	11	4500×1500×1300
W11-16×2500	16	2500	245	5	750	330	240	360	11	5000×1500×1300
W11-16×3000	16	3000	245	5	900	340	280	440	11	6300×1600×1900
W11-20×2000	20	2000	245	5	750	280	240	440	11	4500×1500×1300
W11-20×2500	20	2500	245	5	850	340	280	490	15	5600×1600×1900
W11-25×2000	25	2000	245	5	850	340	280	490	22	5100×1600×1900
W11-25×2500	25	2500	245	4.5	900	380	300	600	30	6000×4600×2150
W11-30×2000	30	2000	245	4.5	900	380	300	600	30	5500×1460×2150
W11-30×2500	30	2500	245	4.3	1100	460	380	600	37	6900×2300×2800
W11-30×3000	30	3000	245	5	1200	480	400	600	37	7400×2300×2600
W11-30×3200	30	3200	245	5	1200	500	400	600	37	7600×2300×2600
W11-40×2000	40	2000	245	5	1200	480	400	600	37	6400×2300×2800
W11-40×2500	40	2500	245	5	1400	500	400	600	37	6900×2300×2800
W11-40×3000	40	3000	245	4.37	1600	500	400	350	45	8000×1980×2250
W11-50×3000	50	3000	245	4	2000	600	480	700	60	9900×3100×3500
W11-60×3000	60	3000	245	4	2000	700	560	800	75	9700×3200×2700
